특징
	1. 초장력을 얻기 위해 일반적으로 냉간으로 코일리
	2. 코일링에 하중을 전달하기 위해 양단에 Hook 부 형성
	3. Hook부의 형성에 따른 응력집중현상 발생하므로 ....설계시 유의

용도
	자동차, 섬유기계, 농기계, 건축 내 외장용, 전기, 전자부품 선박, 완구 호수 보호용등 일반적인 생활용품 등 TENSION을 이용한 모든 제품

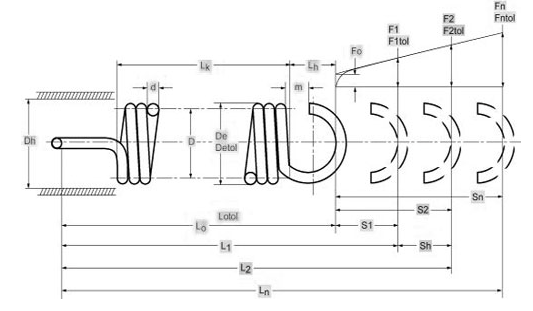

설계
	Pi(초장력) = (3.14 × D4 × G)/(800 × D2)
	k(정수) = (G × d4)/(8 × n × D3)
	p(하중) = (k × s) + Pi (s = 변위량)
	Ho(자유장) = ((n + 2 ) × d) + 2 × Di(Di = HOOK의 내경)
	L(전개장) = (3.14 × D ×(n+1))+ (2 ×3.14 ×(Di + d)
