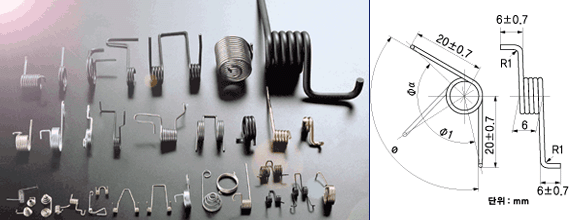

| 특징 | | | 촉선에 대한 회전방향의 비틀림의 응력을 받는 스프링으로서, 굽힘 탄성 에너지를 얻으며, 상대물과의 취부방법에 따라 양측이 대칭이 되는 쌍발 형태의 모양새를 갖추기도 한다 |
| 용도 | | | 클러치용, 제동장치용, 미숀용, 카뷰레타용, 선루프용, 스위치용, 방산용, 산업기계/농기계/중장비용, 차다니 및 전자용품 |
| 설계 | | | KT(정수-다리고려) = (E × d4)/[(3667 × D × N) + (386 × (a1+a2))] | | | KT(정수-다리고무려) = (E × d4)/[(3667 × D × N) | | | M(모우멘트) = KT × Q(Q=돌리는 각도) | | | T(코일부에 생기는 응력) = (K × 32 × M)/(3.14 × d3) | | | K(응력수정계수)=(4 × C2 + (C-1))/4 × C × (C+1)) | | | F(부하에 의한 코일경의 감소량) = (Q × D)/(360 × N) | | | Ds(안내봉 직경) = 0.9 × (D-d-F) |
| |
|
